一、概述
　　插入式電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體的儀表。此種儀表因其結構簡單、重量輕、安裝方便、維護量小等特性，在石油化工裝置用于測量封閉管道中無腐蝕性（給排水）的導電液體的體積流量。
二、插入式電磁流量計的工作原理、特點及應用
（一）測量原理

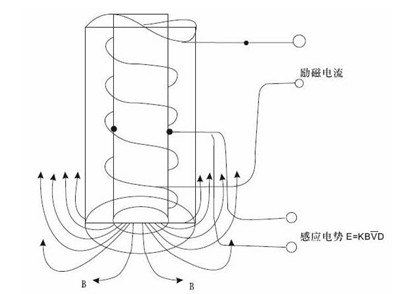

　　插入式電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體的儀表。流量計測量管，有一個用絕緣材料制成的殼體，殼體內裝有線圈、鐵芯和磁軛，殼體的端面裝有兩只電極。勵磁線圈由雙向方波脈沖勵時，將產生一磁通密度為 B 的工作磁場。當具有一定電導率的流體以平均流速V 流經測量管時，將切割磁力線感應出電動勢 E。電動勢 E 正比于磁通密度 B與平均流速 V 的乘積：

　　E∝KVB，其中 K 為結構系數。
　　電動勢 E（流量信號）由電極檢出并通過電纜送到轉換器。
（二）結構特點
　　插入式電磁流量計由兩大部分組成：傳感器和轉換器；轉換器同傳感器可組成分離型或一體型。
（三）插入式電磁流量計的適用范圍，與一般電磁流量計的測量范圍相同。
（四）插入式電磁流量計的主要技術特點及應用
1.精度高。測量結果與流速分布、流體壓力、黏度、溫度、密度和電導率等物理參數的變化無關。
2.適于在公稱通徑 DN100-DN1800的金屬管道上使用。
3.量程比寬。量程范圍寬可達100︰1。
4.具有耐腐蝕和耐磨損。傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料即可。
5.轉換器采用 16 位高性能微處理器，3 行 128*64LCD 點陣漢字顯示，參
數設定方便，編程可靠。
6.直管道要求低，前 5D 后 3D（D 為管道公稱直徑）。
三、插入式電磁流量計的安裝
（一）分離型轉換器的安裝分離型轉換器應盡量靠近傳感器安裝，可以墻裝或柱裝。室外安裝應裝在儀表箱內，避免陽光長時間直射和雨淋。
（二）傳感器（或一體型）的安裝。在管道上安裝的傳感器（或一體型），須在管道上開孔焊上連接座（或管接頭），再將傳感器（或一體型）固定到連接座（或管接頭）上。
1.在管道上安裝技術要求
（1）選擇振動小的場所，避免日光直射。
（2）為使傳感器測量導管內始終充滿流體，傳感器可安裝在 U 型管道最低部位。
（3）如垂直或傾斜安裝，流體應自下而上流動。
（4）被測流體需充滿管道。
（5）傳感器可以水平和垂直安裝，只要通過兩電極的幾何直線與管道軸線垂直。
（6）為了進一步減小夾帶氣泡對測量的影響，儀表可離開管道的最高位置安裝。
（7）應選擇便于儀表接線操作和讀數的位置。
2.分離型傳感器（或一體型）用法蘭球閥在用戶管道上安裝。
（1）排空選定位置管道內的液體。
（2）在管道選定位置用氣割的方法開一個 Φ40-Ф50 的圓孔，孔周邊盡量光滑。
（3）將連接座從球閥下端拆下，放在開孔處。
（4）將傳感器（或一體型）安裝在連接座上，在連接座法蘭和球閥法蘭間加墊圈，并且使流向標記箭頭指向用戶認定的正流向。
四、插入式電磁流量計使用中存在的問題
（一）由于流量傳感器安裝位置不合適，使其測量管內液體未能充滿，造成“勵磁”報警。
（二）流量計前直管段應≧5D、流量計后直管段應≧3D（D 為管道公稱直徑）。
（三）液體中含有粉狀、顆粒時，造成污物的沉積，使襯里磨損。
（四）液體電導率若接近下限值可能出現晃動現象。
（五）傳感器勵磁線圈電阻（EXT+ 與EXT- 之間）應小于 60Ω。
五、結束語
　　插入式電磁流量計具有安裝簡單、使用廣泛，測量性能好，老裝置改造方便的諸多優點，被廣泛應用在各類水介質（新鮮水、循環水、污水等）流量的數據變化不定的測量中，為裝置的用水平衡和計量起到有效的作用。因此，掌握其工作原理、結構、特點及解決辦法，會有利于我們更好地使用和維護。
